继2022年7月,我院新办公大楼(珠海规划科创中心)全专业BIM正向协同创新设计与应用成果荣获广东省建筑业协会首届建设工程BIM应用成果一等奖、第三届全国工程建设行业BIM大赛三等奖后,2022年8月BIM技术应用成果再次荣获“2022第十一届‘龙图杯’全国BIM大赛”优秀奖。
为助力新办公大楼的建设,设计BIM团队对“后翻模”的传统工作模式进行了革新,经多次尝试,探索出一套能将BIM用到实处的工作模式和应用方法。通过从方案阶段开始,局部介入BIM模型,根据设计需求,多次小范围建模,1~2天内快速建模核查,解决了BIM模型时效性问题,实现全生命周期伴随,与设计团队紧密配合。
本项目具有六大重难点:(1)涵盖多种复杂功能,空间关系十分复杂;(2)清水砼设计,对预留洞口要求高;(3)复杂的功能使得地下室管线十分密集,设计难度大;(4)室外管网复杂,需要与园林专业精准对接;(5)项目要求做到绿建三星级,性能要求高;(6)存在大量的方案比选。
针对六大重难点主要采用了以下应用:(1)项目地下一层预留26个机械车位,通过BIM对车位位置进行了合理的规划,确保机械车位数量。(2)优化3处净高不足的坡道空间,10处防火卷帘与次梁碰撞问题,3处坡道下方可利用空间,并形成专项报告。(3)累计提出102条土建优化建议。(4)提出31条机电优化建议。分别对管道井、设备用房、室外管网进行了检查与优化。(5)完成后进行管综各专业、预留套管、三维节点大样出图,共计50余份。(6)针对绿建设计,利用BIM进行了各项性能分析。包含疏散分析、场地太阳辐射模拟、场地自然通风模拟、室内采光模拟,建筑能耗模拟。并根据分析结果提出相应建议。(7)项目通过BIM在建筑、装修、景观三个专业进行了方案比选。从下面的小视频可以看到,以装修专业为例,可以直观看到不同方案的视觉效果。(8)项目采用CIM平台+倾斜摄影+BIM技术,通过三维数据共享端口,集成BIM模型、倾斜摄影和地理信息模型,形成我院独有的数字信息资产。(9)通过BIM+VR技术,设计师直观掌握各专业设计效果,有效缩短设计周期。(10)项目采用BIM+720云技术,扫描二维码观看模型,提高了与各方的汇报效率

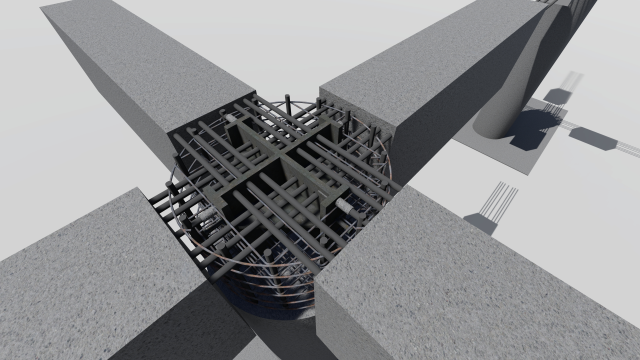

清水混凝土钢筋节点深化(一)

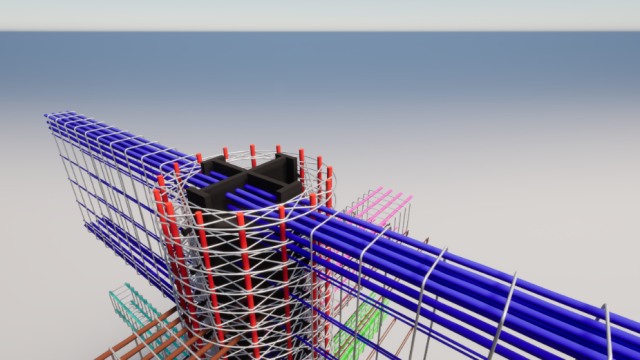

清水混凝土钢筋节点深化(二)
通过本项目主要总结出以下三点:(1)在BIM正向设计推进困难的情况下,通过BIM与常规设计同步进行的伴随设计方式,可辅助设计优化图纸,减少错、漏、碰、缺,减少施工阶段的设计变更,节约项目成本。(2)对坡道空间复杂的项目,在设计人员确定好坡道位置时,BIM即可介入对坡道进行建模和分析,与设计人员同时开展工作,可以让设计有足够的时间根据BIM的意见优化方案。(3)通过将不同的BIM内容应用于不同的时间点,有侧重性的解决问题,能最大程度发挥BIM的作用,切实解决设计的问题,同时解决BIM“慢半拍”所带来的不良影响。
此外,本项目在全国BIM大会上发表了两篇论文,并在会场进行了宣讲。总的来说,BIM在目前大环境下,在BIM出图和减少设计变更两个方面能发挥出较好的效果。后续的BIM工作应向全过程、全专业正向努力,BIM工作流程与管理模式也需要进一步完善和优化。
扫码观看新办公大楼
