近日，第三届“智建杯”智慧建造创新大奖赛揭晓获奖名单，我院《珠海斗门区莲洲镇永利大沙片区生活污水处理厂BIM技术应用》从1918项作品中斩获设计组铜奖。

本次大赛由澳门建筑资讯模型协会、香港建筑信息模拟学会、粤港澳大湾区城市建筑学会共同举办，涵盖各类建筑以及各个阶段的BIM应用，旨在进一步推广和普及互联网+、大数据、区块链、BIM、CIM、装配式、数字化管理、人工智能、信息化平台、智慧工地建设、智能化绿色施工、数字孪生与智慧运维、物联网等智慧建造技术的广泛应用，赛事设金奖、银奖、铜奖及优秀奖，是行业内最具影响力的BIM赛事之一。

——作品简介——

本项目建设地点位于斗门区永利大沙片区，斗门区莲洲镇横坑门水道南、莲洲通用机场北侧。本项目总用地面积约为26666.75 平方米。通过BIM关键技术研究和应用，对污水处理厂设计建设提供强力支撑。在设计阶段采用协同的BIM设计（本项目为我院设计），利用BIM三维可视化的优势，协助设计和业主更加直观查看设计方案，便捷检查污水处理工艺方案的合理性，及时发现复杂工艺管道之间的碰撞，提前发现问题，提高设计质量。

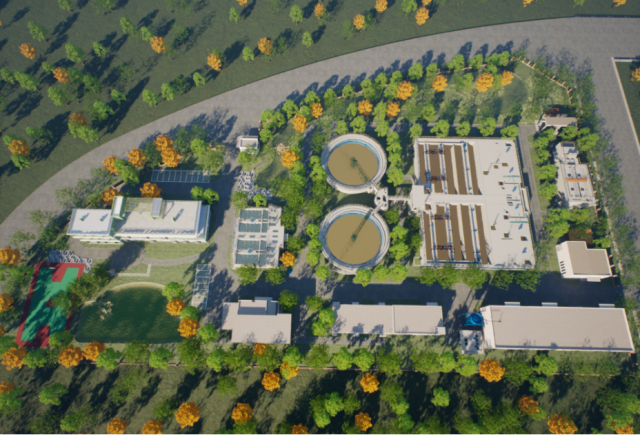

厂区鸟瞰图

项目BIM主要应用点如下：

1. 工艺管线综合应用：通过BIM技术进行的多专业碰撞检查，及时发现复杂工艺管道之间的碰撞，及时调整工艺管线走向。通过内审和联审的方式，各参建方通过轻量化BIM成果，站在各自角度对实际设计方案提出问题，通过BIM作为纽带逐一落实解决。

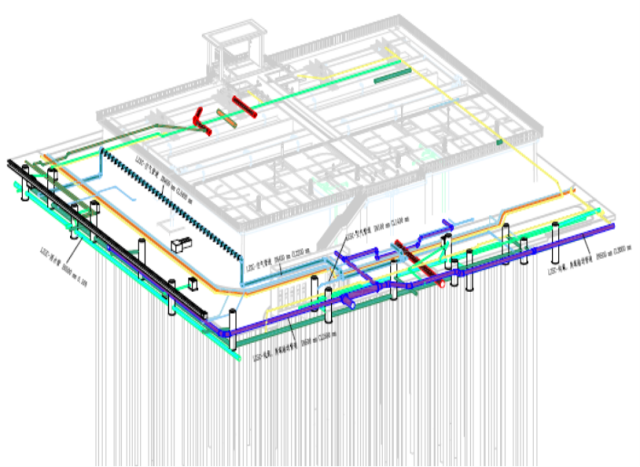

厂区鸟瞰图（含室外管线）

2. BIM二维出图技术：最终BIM成果，通过Revit形成BIM管综二维及轴测图纸；

3. 工艺仿真技术：工艺流程流程复杂，通过BIM仿真技术动态展示污水厂处理的完整工艺，多维度展示污水处理方案。

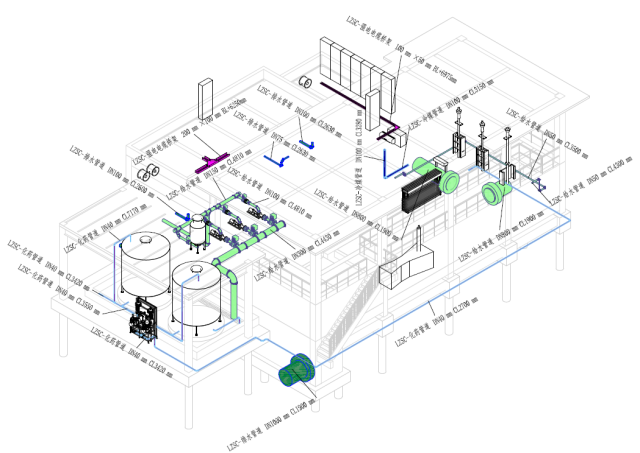

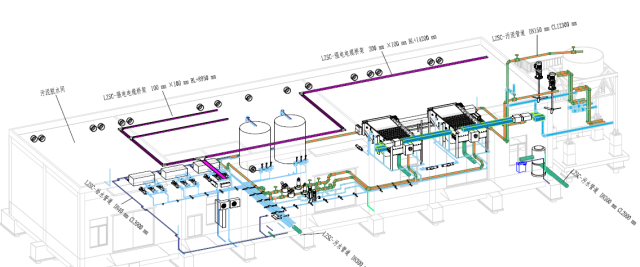

部分管线综合图纸（轴测图）

4. 环境分析：利用BIM对厂区园林景观进行不同季节模拟，直观展示园林设计效果。

5. 风环境仿真及光照分析：利用BIM+流体有限元方式模拟台风下建筑群体的风场情况。模拟办公楼的光照情况，分析其办公环境的日照情况。

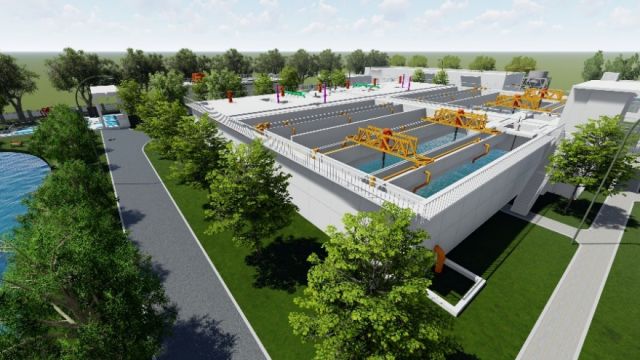

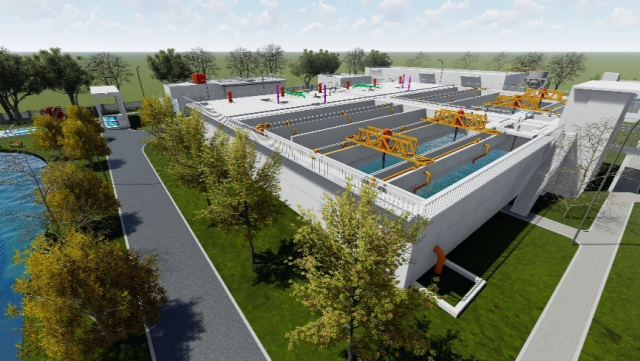

四季节环境模拟

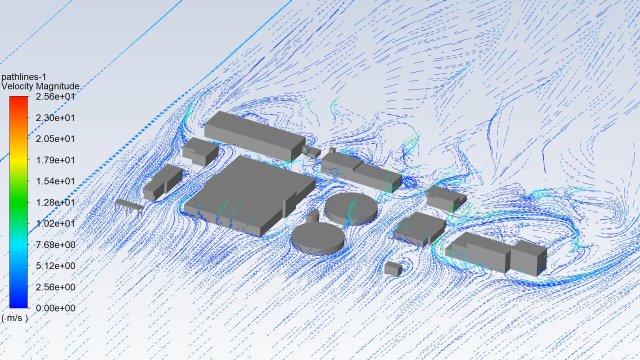

风环境模拟（风速图）

本项目是我院首次在水务项目中应用BIM技术，过程中面对许多困难，在技术方面设备库建立、工艺仿真技术的探索，管线综合二维及轴测图纸的表达等，管理上北控水务公司对BIM的要求和管控细致，工作中带来了诸多反复。在中心支持和BIM所同事共同攻坚克难下，项目得以圆满成功，得到了甲方的认可，荣获了“智建杯”铜奖奖项。
